用于骨修复的生物材料及器械在进行临床试验前均需要进行临床前安全性和有效性动物试验研究，以预测其应用于临床可能发生的不良作用[1，2]。骨修复材料的动物试验研究需要制备合适的骨缺损动物模型，将骨修复材料植入到制备的骨缺损区域，评价骨缺损部位的局部炎症反应、骨整合程度、骨重建情况，对该骨修复材料的安全性及有效性进行评价[3，4]。生物材料及医疗器械动物试验周期结束后，需要剖检、取样，切取连带植入物及其周边骨组织进行病理组织切片制备，以观察生物材料及医疗器械与宿主骨组织结合界面的结合情况及其在动物体内的吸收降解情况。与普通的石蜡包埋组织切片制备方法相比，埋置有植入物的骨组织标本进行组织切片制备时采用树脂包埋病理组织切片制备方法不需要进行脱钙处理，不需要额外剔除组织内埋置的植入物，可完整的观察到植入物与宿主骨组织结合界面的组织反应情况，实现对植入物与骨组织结合界面组织细胞学变化的研究。本研究对植入了骨修复材料小型猪腰椎椎体不脱钙病理组织切片制备方法进行了研究，以期能为相关研究人员提供参考。

1.1.1 组织标本

按照《医疗器械动物试验研究注册审查指导原则第二部分：试验设计、实施质量保证（2021 年第75 号）》进行骨修复材料产品安全性和有效性评价动物试验研究方案的设计与实施[5]。试验研究制备小型猪腰椎椎体骨缺损动物模型，将委托方提供的骨修复材料植入到制备的缺损部位，动物试验研究周期结束后获得了植入了骨修复材料的腰椎椎体骨组织标本。

1.1.2 主要试剂及仪器设备

主要试剂：
10 %中性福尔马林溶液（购自济南百博生物技术股份有限公司），无水乙醇（购自国药集团化学试剂有限公司），苏木精染液、伊红染液及甲苯胺蓝染色试剂盒（购自北京索莱宝科技有限公司），Technovit 7200 光聚树脂（购自德国EXAKT 公司）。

主要仪器设备：
E300CP 型硬组织切片机、E400CS 型硬组织磨片机、E402 型平行粘片装置、E510 型脱水浸润仪、E520 型光固化包埋机、E530 型干燥渗透聚合装置、E312 型骨组织病理切割机（德国EXAKT公司）。

骨组织标本采用石蜡包埋法进行病理切片制作时，必须先用乙二胺四乙酸二钠(EDTA)、硝酸、甲酸等脱钙液对骨组织标本进行脱钙处理[6-8]。在骨组织内埋置有植入物的情况下石蜡包埋组织切片并不适用，原因是硬化后的石蜡虽具有一定的硬度，但其硬度不足以支撑去切组织内包埋的植入物，切片过程会造成蜡块碎裂[9-11]。

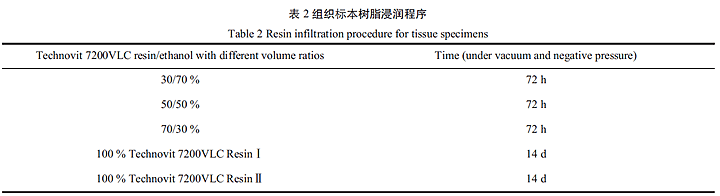

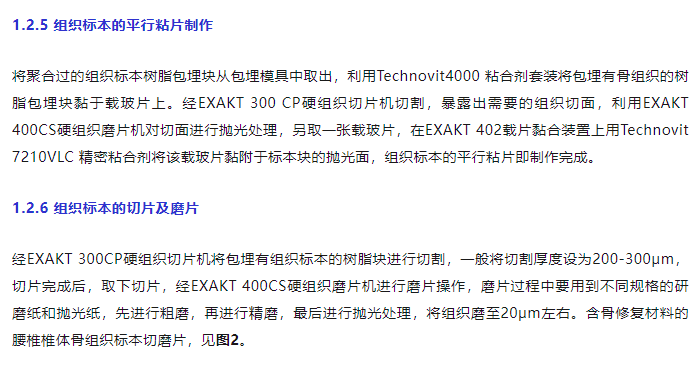

树脂包埋法制备病理组织切片与常规" 石蜡包埋组织切片" 相比，制片步骤更为复杂繁琐，制片周期更长，组织标本需要历经组织切割暴露切面、梯度乙醇脱水、不同体积比的Technovit 7200VLC 树脂/乙醇混合液浸润、光聚合包埋、制备平行粘片，切片、磨片，才可制备出一张不脱钙的骨组织病理切片。

上述报道的骨组织病理切片制备方法所适用的病理染色方法少，这是其缺陷所在，造就了适用范围受限。同时，这种方法制备病理切片周期长，仅组织标本的浸润处理过程就需要近40天。其优点是骨组织制片过程中不需要脱钙处理，组织在埋置有植入物的情况下，不需要剔除植入物，这是" 石蜡包埋组织切片" 所实现不了的，上述报道的骨组织病理切片制备方法可作为传统的、经典的" 石蜡包埋组织切片技术方法" 的补充。

利用该技术方法制备含骨修复材料腰椎椎体不脱钙病理组织切片时，需注意以下细节：

（1）若切取的骨组织标本体积较大，应延长固定时间且固定过程中，应多次更换新的固定液，骨组织标本经骨组织病理切割机分切后，应该继续固定至少12 h，以使组织标本得到充分的固定。

（2）因不脱钙的骨组织标本致密紧实，应在抽真空负压的条件下进行骨组织标本的脱水、浸润处理，以使组织标本脱水充分，树脂包埋液浸润更加完全，更利于后续的组织切片制备。

（3）进行光聚合固化包埋时，应先利用干燥渗透聚合装置抽真空，排净包埋模具内残存的气泡，以免影响组织块的聚合、固化。

（4）平行粘片制作过程中应利用磨片机充分对需要观察的组织切面抛光处理，以免出现组织切片厚薄不一现象。

（5）在磨片时，磨盘转速应设置的尽可能的低，以免造成植入的骨修复材料与宿主骨组织脱离，致使长入骨修复材料的新生骨组织丢失，影响后期的组织病理学分析。

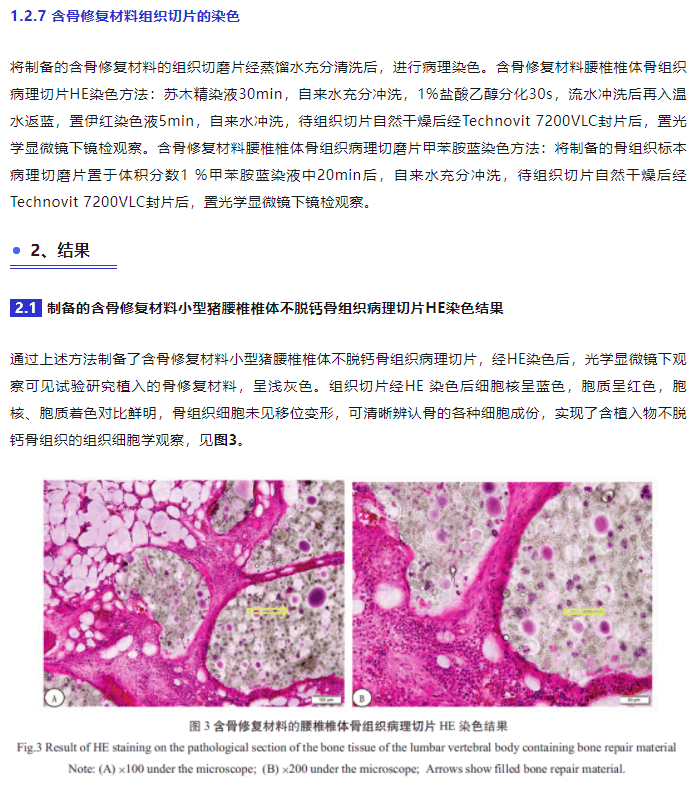

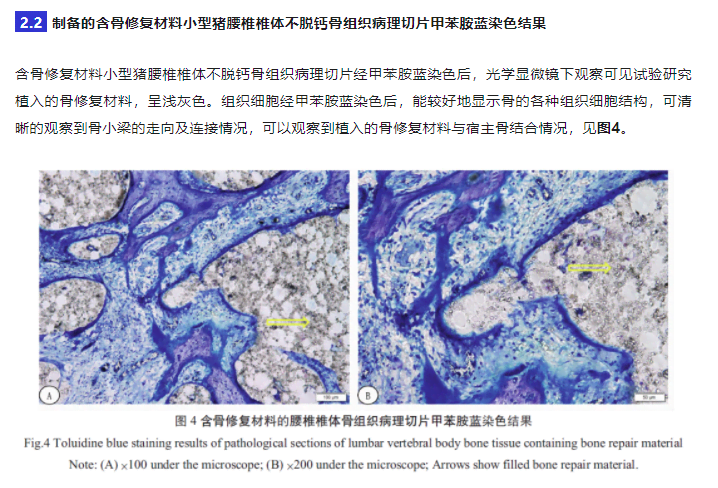

与普通的石蜡包埋法病理组织切片制备方法不同，本研究采用Technovit 7200 VLC光聚树脂进行骨组织标本光固化包埋，借助EXAKT 硬组织病理切磨系统制备骨组织标本的不脱钙病理组织切片，组织切片制备过程中所用的并不是传统的病理切片刀，而是镶嵌有金刚石的无齿切割带锯，以" 锯" 的形式对组织进行切割，制备组织切片。该方法制备的病理切片最显著的特点是不需要对骨组织进行脱钙处理，可使骨组织结构形态保持完好，骨的矿化结构不被破坏，可用于含金属、陶瓷、骨水泥等骨修复材料的临床前安全性和有效性的骨缺损修复动物试验研究[12]。同时，该技术方法制片过程中不需要剔除植入到骨组织中的植入物，保持了骨组织与植入物之间原有的组织结构形态，可直观反应结合界面的组织生长结合情况，这对骨缺损修复试验的组织长入研究具有重要意义，可用于3D 打印多孔洞类材料组织长入等生物组织相容性研究[13]。

生物材料及医疗器械动物试验研究的目的是预测其应用于临床可能发生的不良反应，是医疗器械临床前安全性评价必须进行的一项试验研究[14]。动物试验研究组织病理学评价是该评价体系中重要的一环，用以确定产品组织相容性，是评价其安全性并判定是否可以应用于临床的重要研究手段[15，16]。树脂包埋法制备病理组织切片无需进行脱钙处理，在动物试验研究中结合动物活体亲骨荧光素标记技术，可实现动态测量骨修复过程中的新生骨矿化率和矿化速率，进行骨形态计量学研究[17，18]。制备的病理组织切片最显著的特点是不破坏植入到骨组织中的植入物，保持了骨组织与植入物之间原有的组织结构形态，该技术方法结合扫描电镜技术，可实现观察成骨细胞在骨修复材料表面及孔隙内附着及生长情况，从而判断骨修复程度，同时结合扫描电镜技术可实现观察骨修复材料表面侵蚀及骨质沉积情况的研究[19-22]。

20世纪80年代，为研究骨组织的矿化程度及新骨形成情况，塑料包埋技术开始应用于骨组织病理切片的制备，近年来许多实验室在塑料包埋方法上进行了创新，特别是在包埋聚合液及其聚合条件方面做了多种改进[23-26]。有文献报道用甲基丙烯酸甲酯（MMA）及邻苯二甲酸二丁酯（DBP）为渗透剂，甲基丙烯酸甲酯为包埋剂，包埋聚合制备骨组织塑料包埋切片的技术方法，但这一制片技术因操作烦琐，制作周期长，且塑料包埋块制备过程复杂，组织切片制备过程对温度要求高，目前该技术方法仍然在用，但未得到广泛应用[27，28]。本研究制备不脱钙骨组织病理切片包埋剂采用的是光聚树脂，通过黄光与蓝光共同辐照完成组织包埋块的包埋聚合，与传统的" 石蜡包埋组织切片" 方法及" 塑料包埋技术" 组织切片方法制备骨组织病理切片所用的包埋剂不同，组织标本的浸润处理及切片方式也不同。

本研究制备的含骨修复材料腰椎椎体不脱钙病理组织切片，光学显微镜下可清晰观察骨缺损部位植入骨修复材料后组织结合界面骨的各种组织细胞结构，可进行骨缺损修复后骨组织重建进程及炎症反应研究，适用于生物材料及医疗器械临床前动物试验安全性评价的组织病理学研究。

[1] 卢俊钦,杨鑫,李军,等.仿生修饰结合三维打印技术构建的胶原－聚己内酯支架可促进兔临界骨缺损修复[J].组织工程与重建外科,2021, 17(1): 1-7

[2] 倪王成, 胡琳驰, 张维丹, 等. 3D 打印和CAD/CAM 氧化锆种植体骨结合性能的动物实验评价[J].口腔医学, 2021, 41(2): 144-148

[3] 张虎雄,李微,杨物鹏,等. 3D打印淫羊藿苷/ 脱钙骨基质修复兔股骨髁骨缺损[J].中国组织工程研究, 2020, 24(34): 5461-5466

[4] 卢嘉蕊, 权晶晶. 骨缺损动物模型的研究进展[J]. 口腔医学研究,2021, 37(9): 783-786

[5] 国家药品监督管理局.《医疗器械动物试验研究注册审查指导原则第二部分: 试验设计、实施质量保证》(2021 年第75 号). URL:https://www.nmpa.gov.cn/ylqx/ylqxggtg/20210927153130147.html

[6] 翁丹枫,傅晓丹,陈淑惠,等. EDTA脱钙在骨组织大切片制片中的应用效果[J].临床与实验病理学杂志, 2021, 37(3): 350-352

[7] 沈吟芳,王谦,郭凌川.石蜡包埋中骨髓标准化脱钙的应用[J].临床与实验病理学杂志, 2021, 37(7): 867-868

[8] 王德望,龚金梅,彭丽红,等.喉与下咽切除标本脱钙制片的优化处理[J].临床与实验病理学杂志, 2020, 36(8): 993-994

[9] 毛永建,李华.硬组织切磨技术及操作要点[J].医疗装备, 2020, 33(15): 44-46

[10] 朱福余, 袁暾, 张杰, 等. 含植入物不脱钙骨组织病理切片技术在骨组织形态学研究中的应用[J].医疗装备, 2020, 33(19): 30-34

[11] 徐倩,刘飞,李静, 等. EXAKT硬组织切磨技术在含有植入物组织切片中的应用[J].精准医学杂志, 2020, 35(3): 197-200

[12] 李志鹏, 刘远翔, 黄若萱, 等. 氟化猪骨羟基磷灰石修复犬植体周骨缺损的显微CT 与组织形态学评价[J]. 口腔种植学研究, 2020,55(11): 908-914

[13] 王庆,翁益平, 刘宏伟, 等. 3D打印不同孔径钛合金支架修复兔股骨缺损：600μm 孔径更有利于骨整合[J]. 中国组织工程研究,2021, 25(28): 4441-4446

[14] 田甜.医疗器械生物学评价技术审评探讨[J].中国医疗器械信息,2020, 26(15): 11-13

[15] 朱丹丹, 高关心, 王学军, 等. 医疗器械临床试验准入评估模型构建及应用[J].中国卫生质量管理, 2021, 28(7): 6-9

[16] 赵霞, 黄雅理, 高显己, 等. 用7 种医疗用品原料比较家兔肌肉植入试验两种评价方法的检测敏感性[J]. 癌变畸变突变, 2021, 33(4): 307-311

[17] 彭松林,王尚, 王振民, 等. 一种简便的骨动态参数计量方法[J].生物骨科材料与临床研究, 2021, 18(1): 9-12

[18] 蒋斯, 匙莹, 李晔, 等. 微孔钛网应用于犬牙槽骨增量术中的实验研究[J].现代口腔医学杂志, 2020, 34(2): 90-93

[19] 佘荣峰,张一,陈龙,等.丝素蛋白-壳聚糖支架复合骨髓间充质干细胞体内构建组织工程化软骨的生物相容性[J]. 中国组织工程研究, 2020, 24(1): 27-32

[20] 吴羽翀, 彭旭, 余喜讯. 掺铕聚磷酸钙骨组织工程支架可促成骨、血管生成及抗无菌性松动[J]. 中国组织工程研究, 2022, 26(28):4674-4681

[21] 谭国忠,涂欣冉,郭黎洋,等. 3D打印明胶/ 海藻酸钠/58S 生物玻璃骨缺损修复支架的生物安全性评价[J]. 中国组织工程研究,2022, 26(4): 545-551

[22] 焦海山, 宋悦宁, 黄健, 等. 改性壳聚糖基导电复合材料神经导管的体内降解及组织相容性观察[J].中国修复重建外科杂志, 2021,35(6): 769-775

[23] 胥维勇, 杨群, 范小莉, 等. 塑料包埋聚合方法的改进与应用价值[J].诊断病理学杂志, 2006, 13(6): 467-469

[24] 徐丽娜,于顺禄.骨组织不脱钙大切片制作技术[J].临床与实验病理学杂志, 2018, 34(12): 1397-1399

[25] 张双燕, 谢幼专, 薛文东, 等. 塑料包埋技术在骨组织研究中的应用[J].现代临床医学生物工程学杂志, 2006, 12(5): 430-432

[26] 王勇平, 李晓琴, 张辉, 等. 塑料包埋结合四环素荧光标记制作不脱钙骨组织切片的实验研究[J].临床与实验病理学杂志, 2012, 28(5): 543-545

[27] 吴哲, 马冬丽, 洪丽华, 等. 不脱钙的牙齿骨骼塑料包埋制片技术及方法探讨[J].华西口腔医学杂志, 2006, 24(6): 564-565

[28] 邓仲豪, 林锦德, 聊哲霆, 等. 小鼠胫骨不脱钙树脂包埋法的改良与应用[J].南方医科大学学报, 2019, 39(9): 1038-1044
